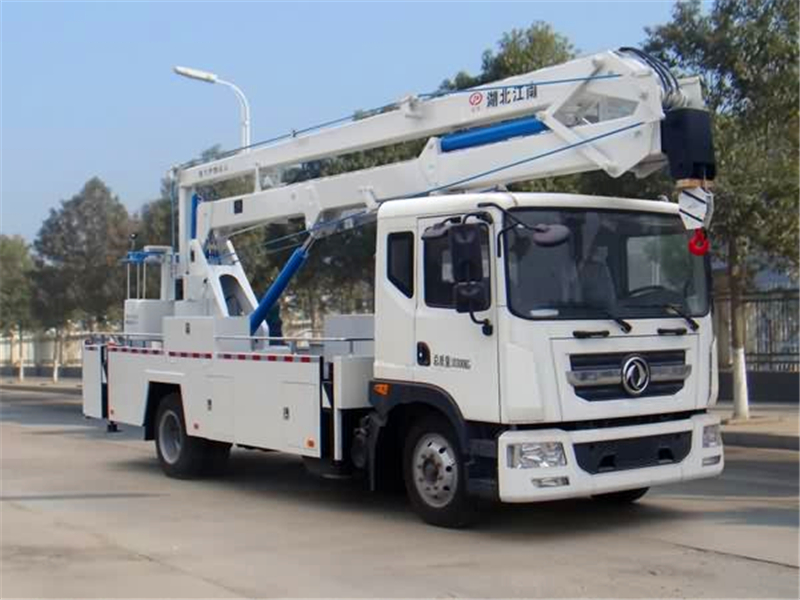

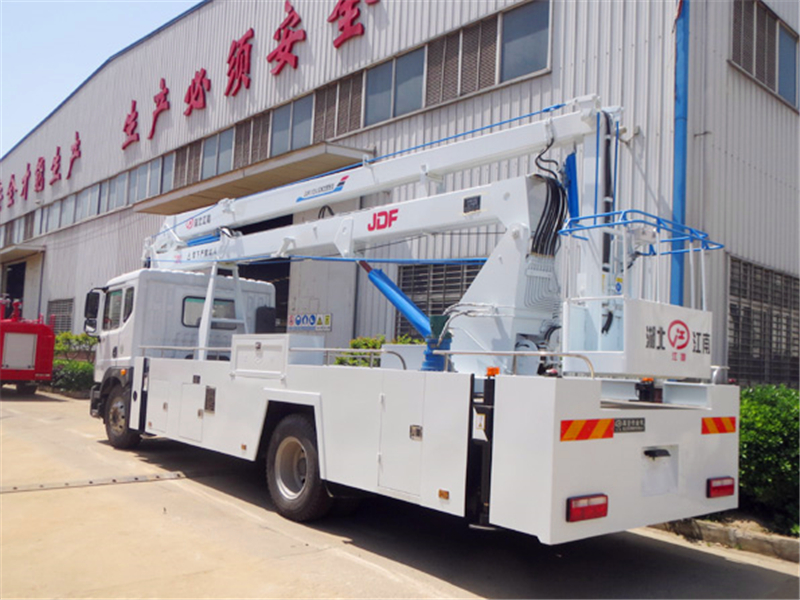

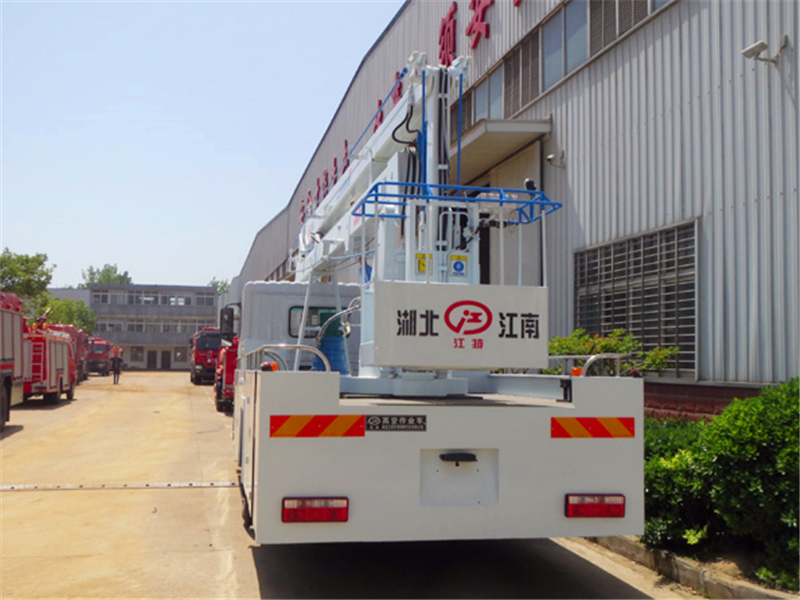

国六东风天锦20米高空作业车
国六东风天锦20米高空作业车产品参数：
整 车 参 数 | |
整车型号 | JDF5100JGK20E5型高空作业车 |
外形尺寸 | 长×宽×高：9380×2470×3800（mm） |
质量参数 | 总质量：10300kg 整备质量：10105kg |
前轮距/后轮距 | 1858/1806 |
前悬/后悬 | 1230/2347 |
接近角/离去角 | 18/12.8 |
最高车速 | 110km/h |
底 盘 配 置 | |
底盘型号 | EQ1140LJ9BDF（东风汽车股份有限公司） |
发动机型号 | YC4S170-50（广西玉柴机器股份有限公司） |
发动机功率/排量 | 125kw/3767ml |
轴数/轴距 | 2轴/4700mm |
轮胎规格 | 8.25R20 |
专 用 配 置 | |
最大作业高度 | 20m |
最大作业幅度 | 9m |
最大起吊质量 | 900Kg |
吊篮载重 | ≤200Kg |
备 注 | 带空调、带动转、带ABS 选装:应急动力单元;电液比例调速；无线摇控；支腿振木 有免征、环保、3C |
上装基本配置 | 臂架 | 臂架形式 | 三节折臂 | |||
材料 | 高强度钢板HQ60/5mm | |||||
臂架截面 | 四边形 | |||||
起伏角度 | 0°-70°(相对水平面) | |||||
作业工况 | 最大作业高度 | 20m | ||||
最大作业高度时作业幅度 | 2.4m | |||||
最大作业幅度 | 9m | |||||
最大作业幅度时作业高度 | 11.2m | |||||
回转 | 双向360°连续回转 | |||||
吊臂 | 最大起吊质量 | 900Kg | ||||
伸缩起重臂 | 伸缩长度2m | |||||
最大起吊高度 | 11.5m | |||||
最大起吊幅度 | 9.2m | |||||
起升机构 | W15；单绳拉力800 Kg | |||||
钢丝绳 | （60m）Φ8 | |||||
吊钩 | 1T | |||||
支腿 | 支腿型式 | 前后H型 | ||||
支腿材料 | 型材Q345B/5-10mm | |||||
支腿跨距 | 纵向（mm）：5100，横向（mm）：4000 | |||||
液压锁 | 四个支腿都带双向液压锁 | |||||
后支腿频闪灯 | 黄色；两只 | |||||
