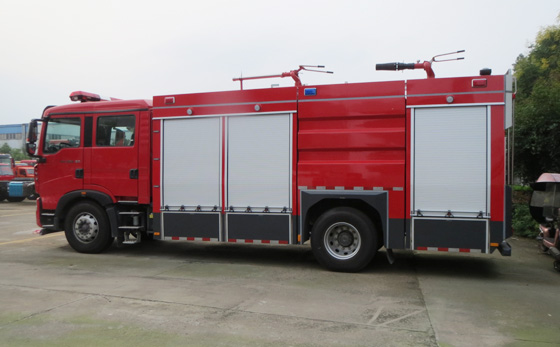

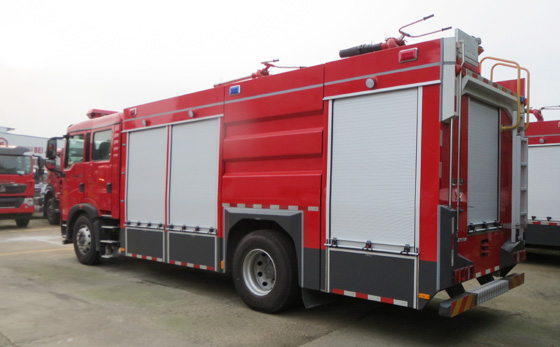

我公司湖北江南JDF5190GXFGP70/Z6型干粉泡沫消防车、JDF5190GXFGL70/Z6型干粉水罐消防车,采用重汽豪沃ZZ5207TXFV471GF5底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+4人,该车为外露罐结构,车身前部为器材箱(干粉罐,氮气瓶,干粉系统),中部为水罐,后部为泵房。载液罐体为优质碳钢,内部喷涂环氧底漆及环氧沥青漆,与底盘采用弹性连接,载水2700kg(GP70)/4750kg(GL70),泡沫液量2050kg(GP70),装备了上海茸申消防设备有限公司CB20.10/30.60-RS型中低压消防泵,额定流量60L/S,车顶安装成都威斯特消防机械有限公司生产的PL8/48(GP70)或PS8/60W(GL70)型车用消防炮和PF5~15/30干粉炮。
该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救大型油类火灾和一般物质火灾。
一、整车参数:
外廓尺寸 | 8895×2550×3580mm |
最大总质量 | 19250kg |
载液量 | 泡沫车载水2700kg,泡沫2050kg,水罐车载水4700kg;干粉:2立方 |
最高车速 | 95km/h |
消防泵额定流量 | 60L/s 1.0MPa |
消防炮额定流量 | 泡沫车:48L/s 1.0MPa 水罐车:60L/s 1.0MPa |
消防炮射程 | 泡沫车:泡沫≥60m 水≥70m 水罐车:≥75m |
比功率 | 257/19.25=13.35 |
接近角/离去角 | 16°/11° |
二、底盘参数:
型号 | ZZ5207TXFV471GF5 |
制造商 | 中国重汽集团济南卡车股份有限公司 |
发动机额定功率 | 257kw |
发动机排量 | 6870ml |
发动机排放标准 | GB17691-2018国Ⅵ |
驱动形式 | 4×2 |
轴距 | 5000mm |
最大允许总重 | 20000kg |
最小转弯半径 | ≤19m |
变速箱 | 手动 |
取力器 |
三、整车技术参数1、水泵系统:
型号 | CB20.10/30.60型中低压车用消防泵 |
形式 | 中低压离心式 |
额定流量 | 60L/s @1.0MPa 30L/s @2.0MPa |
额定压力 | 1.0MPa |
最大吸深 | 7m |
引水装置 | 自带滑片泵 |
引水时间 | 最大吸深时≤50s |
2、水炮系统:
型号 | PL8/48 |
制造商 | 成都威斯特消防机械有限公司 |
回转角度 | 360°水平回转 |
最大仰/俯角 | 俯角≤-15°,仰角≥+45° |
流量 | 48L/S |
射程 | 泡沫≥60m 水≥70m |
3、车载干粉及泡沫炮
型号 | PF30 |
控制类型: | 手动操作 |
材质: | 耐腐蚀材料 |
喷射强度: | 30kg/s |
工作压力: | 1.4Mpa |
1套干粉卷盘,长30m,通径DN25、带干粉枪,手动卷绕。 |
4、氮气瓶:
氮气瓶数量: | 6(满足干粉使用,带钢瓶架),设计符合GB5099规定 |
容量: | 70L |
填充压力: | 15Mpa |
充气时间: | 45s,设有集中充气接口 |
1套干粉卷盘,长30m,通径DN25、带干粉枪,手动卷绕。 |
整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2018第六阶段限值的规定要求;整车通过国家消防装备质量监督检验中心检测(报告编号:Zb202130394 )并已列入工信部汽车新产品公告,CCCF正在申报中。
