高性价比东风1.5-2吨蓝牌消防车(单双排)

  • 作者:mjntq8  发布时间:2020-05-25 13:22:18  新闻浏览热度:
  • 东风蓝牌消防车 C证能开的消防车1.5-2吨水罐消防车 可以上蓝牌的消防车

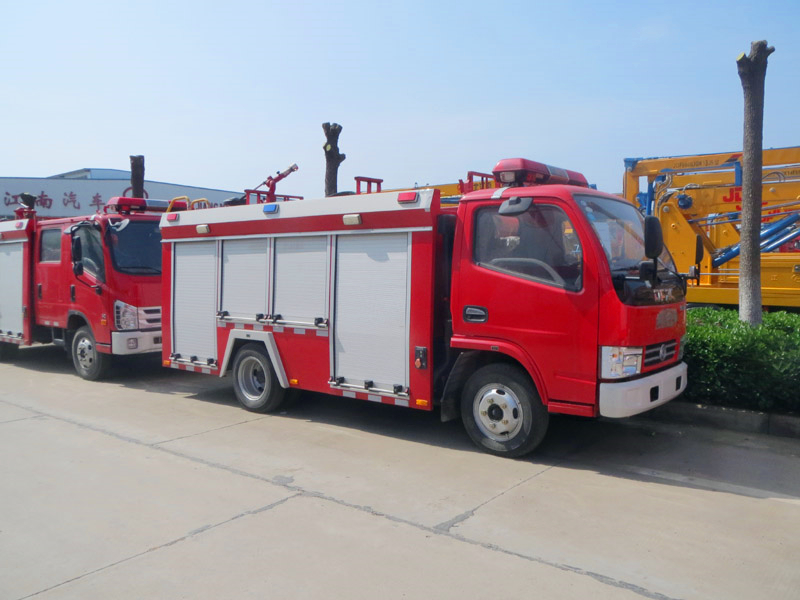

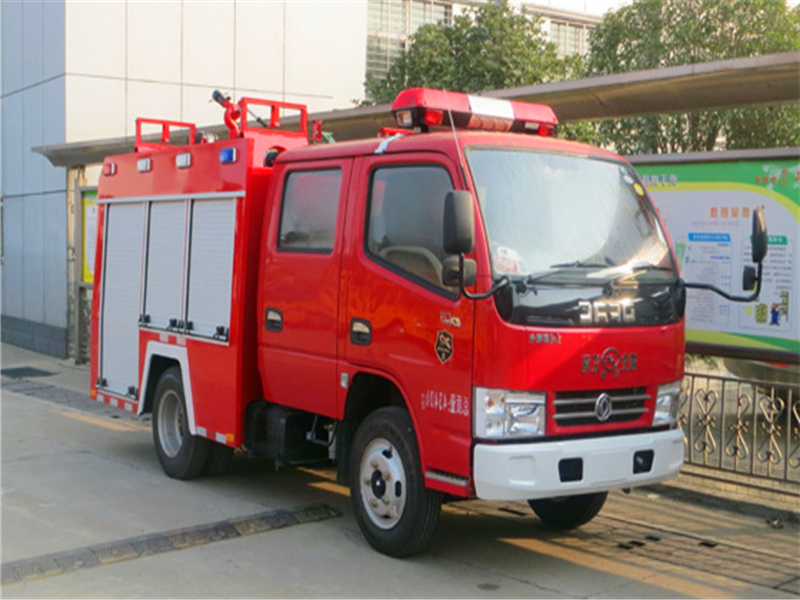

       湖北江南JDF5040GXFSG10型水罐消防车,可以上蓝牌的消防车,采用东风EQ1041SJ3BDD底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装单排,可乘坐2+3人,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,载水1000kg,装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵,额定流量20L/S,车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救一般物质火灾。


      湖北江南整车消防性能符合GB7956-2014标准要求;底盘通过国家强制性产品认证;发动机排放符合GB17691-2005第五阶段限值的规定要求(国Ⅴ标准);整车通过国家消防装备质量监督检验中心检测(报告编号:XXXXXXX)并已列入工信部汽车新产品公告,CCCF正在申报中。


    一、整车描述

    1.整车主要参数

    外廓尺寸

    5290×1980×2610mm

    最大总质量

    4360kg

    载液量

    600kg

    最高车速

    90km/h

    消防泵额定流量

    20L/s  1.0MPa

    消防炮额定流量

    20L/s  1.0MPa

    消防炮射程

    ≥48m

    比功率

    65/4.36=14.9

    接近角/离去角

    21°/15°

    二、底盘

    1.底盘主要参数

    型号

    EQ1041DJ3BDC

    制造商

    东风汽车股份有限公司

    发动机额定功率

    65kw

    发动机排量

    2270ml

    发动机排放标准

    GB17691-2005国V

    驱动形式

    4×2

    轴距

    2600mm

    最大允许总重

    4495kg

    最小转弯半径

    ≤8m

    变速箱

    手动

    取力器

    QJLG525-010X-S

    2.乘员室

    结构

    平头、四门,原装双排

    司乘人员数

    2+3人(可根据用户需求后排座椅选装)

    驾驶员位置

    左置

    设备

    原车仪表板处设置消防操作仪表板及警灯控制盒,加装

    1、 警报器;

    2、 取力器控制开关及指示灯;

    3、 附加电源开关;

    三、上装结构及性能参数

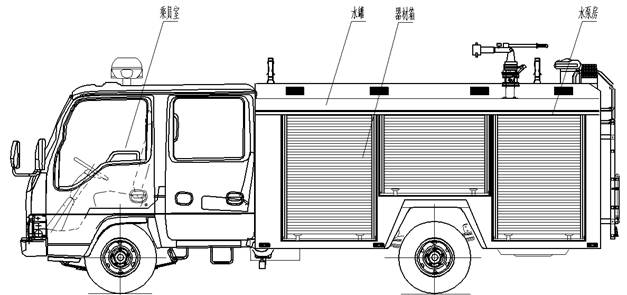

    总体布置

    整车由消防员乘员室和车身两大部分组成,车身布置采用整体框架式结构,内藏水罐,两边为器材箱,后部为水泵房,罐体为平行长方体厢式容罐。

    1.器材箱和泵室

    结构

    主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可根据用户需求采用铝合金方管焊接)

    器材箱

    器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

    泵房

    泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

    保温位置:安装燃油加热器(根据客户需求选装)

    爬梯及上车拉手

    后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

    2.水罐

    容量

    600kg

    材质

    优质碳钢,厚度为3mm(可根据用户需求采用不锈钢、PP材质制作)

    罐体固定

    与底盘车架弹性连接

    罐体设置

    人孔:设DN460人孔1个,带有快速锁定/开启装置

    溢流口:设DN65溢流口1个

    放余水口:设1个DN40水罐放余水口,配球阀

    注水口:在水罐左右两侧各接1只DN65接口

    进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制,设1个水泵至水罐充水管,DN40阀门,可气动、手动控制

    四、水系统

    1.水泵

    型号

    CB10/20-XZ型低压车用消防泵

    形式

    常压离心式

    额定流量

    20L/s @1.0MPa

    出口额定压力

    1.0MPa

    最大吸深

    7m

    引水装置

    自带滑片泵

    引水时间

    最大吸深时≤35s

    2.管路系统

    管道材质

    优质无缝钢管

    吸水管路

    泵房后侧设一个DN100吸水口

    注水管路

    水罐左右两侧各设一个DN65注水口,泵房内设置1个DN65水泵向罐内注水管路

    出水管路

    泵房左右两侧各设1个DN65出水口,带截止阀和扪盖

    冷却水管路

    配有冷却取力器的冷却水管路及控制阀

    五、灭火装置

    1.车载水炮

    型号

    PS20W

    制造商

    成都威斯特消防机械有限公司

    回转角度

    360°水平回转

    最大仰/俯角

    俯角≤-15°,仰角≥+45°

    流量

    20L/S

    射程

    ≥48m

    六、消防控制系统

    控制面板主要包括驾驶室控制和泵室控制两部分

    驾驶室内控制

    水泵脱挂档、警灯警报、照明及信号装置控制等

    泵室内控制

    上装总电源开关、参数显示、状态显示

    七、电气设备

    附加电气

    设独立电路

    辅助照明

    消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

    频闪灯

    车身两侧安装红、蓝两色频闪灯

    警示装置

    长排全红警灯,安装在驾驶室顶部

    警报器,其控制盒在驾驶员前下方

    火场照明

    上装后部安装35W消防探照灯1个

    八、表面处理

    面漆

    优质国产漆

    颜色

    车体外表面主色为RO3消防红
