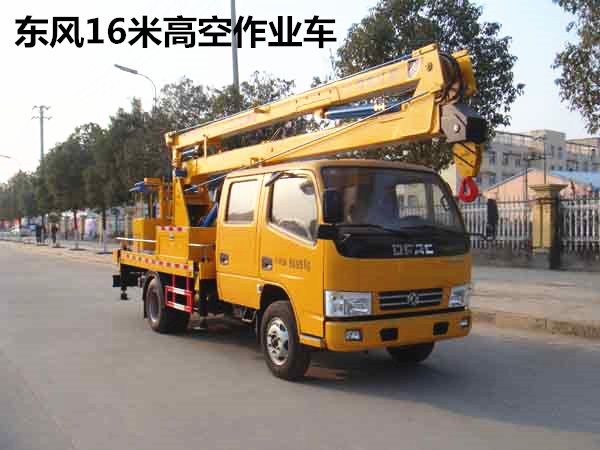

东风16米高空作业车
湖北江南专用特种汽车有限公司——高空作业车
咨询热线：15335778178 0722-3336578
上装技术参数：三节折臂，最大作业半径：7m，最大作业高度16m，360°全回转，最大起吊质量1000KG，最大起吊高度8.4m，支腿跨距纵向*横向：3300*3380（mm）吊篮额定载荷200KG，吊篮尺寸：1080*610*1100，外置拉杆机械调平，带油缸锁止功能，上中下液压、电控双操作。
产品说明：采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便，液压系统实现上下车互锁，过载保护，油缸安全自锁，系统设过载保护阀，油压超过定值、自动卸载，支腿与工作臂互锁，防止误操作。 H型支腿，支腿即可独立伸缩、又可联动，吊钩选装1吨（可伸缩800—1000mm）

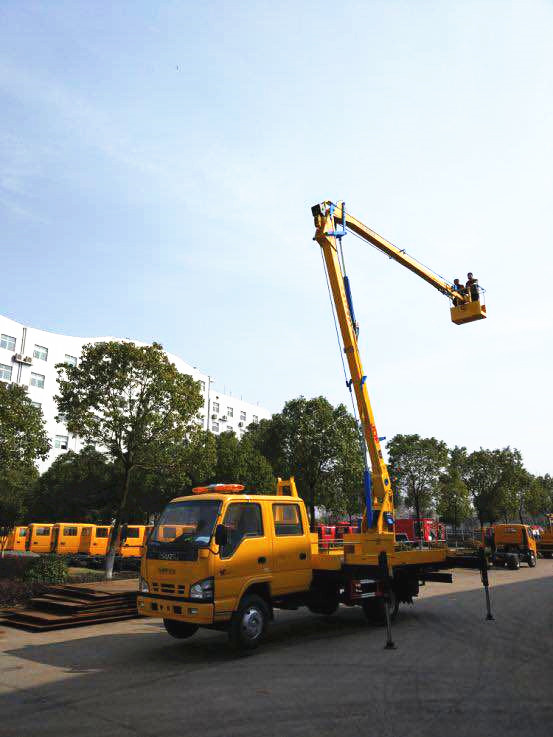

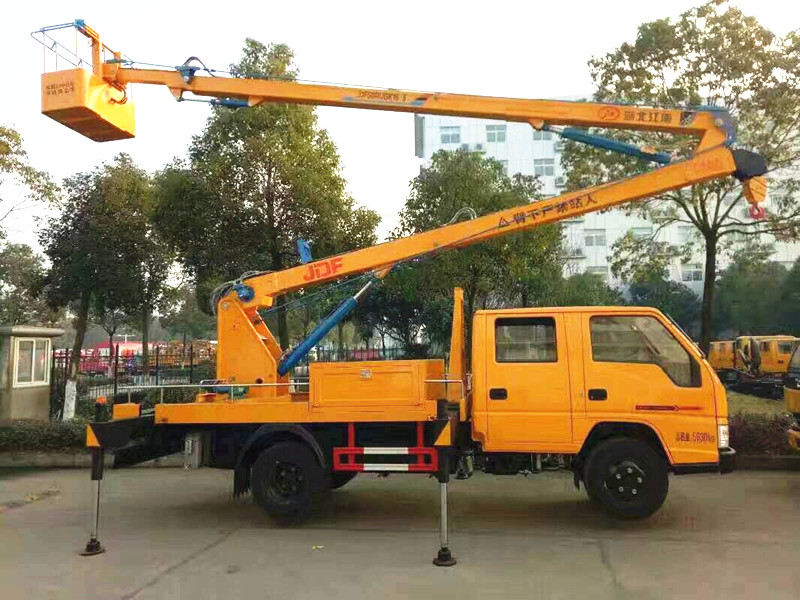

高空作业车操作图：
【主要技术参数】 |
|||
产品商标 |
江特牌 |
公告批次 |
298 |
产品名称 |
产品号 |
ZM3765JD02E |
|
总质量(Kg) |
5695 |
罐体容积(m3) |
|
额定载质量(Kg) |
|
外形尺寸(mm) |
7650×2040×3170 |
整备质量(Kg) |
5370 |
货厢尺寸(mm) |
×× |
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) |
2+3 |
载质量利用系数 |
|
接近角/离去角(°) |
20/12 |
前悬/后悬(mm) |
1040/2142 |
轴数 |
2 |
轴距(mm) |
3308,2800 |
轴荷(Kg) |
2280/3415 |
最高车速(Km/h) |
99 |
其它 |
随底盘选装驾驶室;前伸 |
||
【底盘技术参数】 |
|||
底盘型号 |
EQ1070DJ3BDF |
底盘名称 |
载货汽车底盘（二类） |
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
外形尺寸(mm) |
5845,5090×1980×2160,2040 |
轮胎数 |
6 |
接近角/离去角(°) |
20/18 |
轮胎规格 |
7.00-16,7.00R16 |
钢板弹簧片数 |
6/6+5 |
前轮距(mm) |
1503,1485,1519 |
燃料种类 |
柴油 |
后轮距(mm) |
1494,1516 |
排放标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
CY4BK551 YC4FA115-50 4B2 ZD30D13-5N D28D11-5DA SD4D25R-70 4DX23-120E5 D25TCIE2 4DW94-95E5 |
东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 江苏四达动力机械集团有限公司 一汽解放汽车有限公司无锡柴油机厂 昆明云内动力股份有限公司 常柴股份有限公司 一汽解放汽车有限公司无锡柴油机厂 |
3707 2982 2545 2953 2771 2545 3857 2499 1995 2720 |
75 85 85 96 85 70 90 96 70 72 |
