实拍图：

产品参数：

底盘配置：

采用国五大运1835驾驶室，云内115马力发动机，3300轴距，2.5T/5T前后桥，7500R16钢丝胎。万里扬五档，断气刹，带方向助力，尿素罐，电动车窗，中控锁，带ABS，空调。

上装配置：

新款方形罐体，罐体钢板采用Q235碳钢钢材，前冲后洒、侧喷、平台高炮、自流阀及消防接头各1个、水管2根、标配亿丰泵或金龙泵。 选装60-100米风送式喷雾机,喷雾机

选装配置：

药盘，室内气控操作，大鸭嘴1对，本田泵，加炮，长警灯，罐侧带闸门，罐后加装喷雾装置，威龙小泵/大泵，LED箭头灯；全车大通径球阀；罐体内部也可选择防锈、防腐等处理

功能配置：

  带前部冲洗路面喷洒装置、后部扇形降尘喷洒装置，两侧面喷洒装置，带后部工作平台、平台上安装绿化洒水炮（炮喷射形状可调）,可调直冲状、大雨、中雨、毛毛雨，可连续调节，最大射程可达28米，垂直吸程6.5米，扬程14米，另加装高效率车载式风送喷雾机，喷药炮雾化效果好，可远程喷雾，水平射程达30米。带消防接口、自流阀，可自吸自排。

  射雾降尘是城市空气净化系统中的一种，采用新型技术来治理大气污染，其原理是喷雾产生的微粒来抑制空气中的粉尘，从而产生固尘功效。微粒由于细小，表面张力基本为零，喷洒到空气中，能迅速吸附空气中的大小颗粒，能有效的控制粉尘量，固尘效果显著，雾化效果明显，不产生水滴和潮湿，不会对金属器材有腐蚀效应，保护生产设备的安全，费用低廉，环保节能，安装快速，设计合理，性价比较高。

  大运雾炮车适用于环保行业、易起尘的煤炭及其它物料堆场、卸料口、车辆卸料时、码头、炼钢厂等的喷水除尘、抑尘、降温；公共场所或垃圾填埋场喷洒等。雾炮车喷射的水雾颗粒极为细小，达到微米级，在雾霾天气可以进行液雾降尘、分解淡化空气中的颗粒浓度、能有效分解空气中的污染颗粒物、尘埃等，有效缓解雾霾。据介绍雾炮车能够将漂浮在空气中的污染颗粒物迅速逼降地面，达到清洁净化空气的效果。

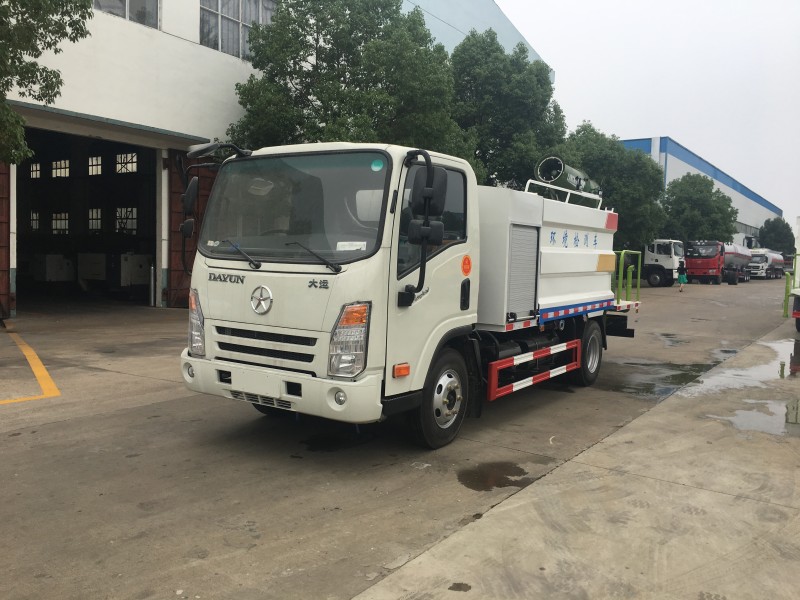

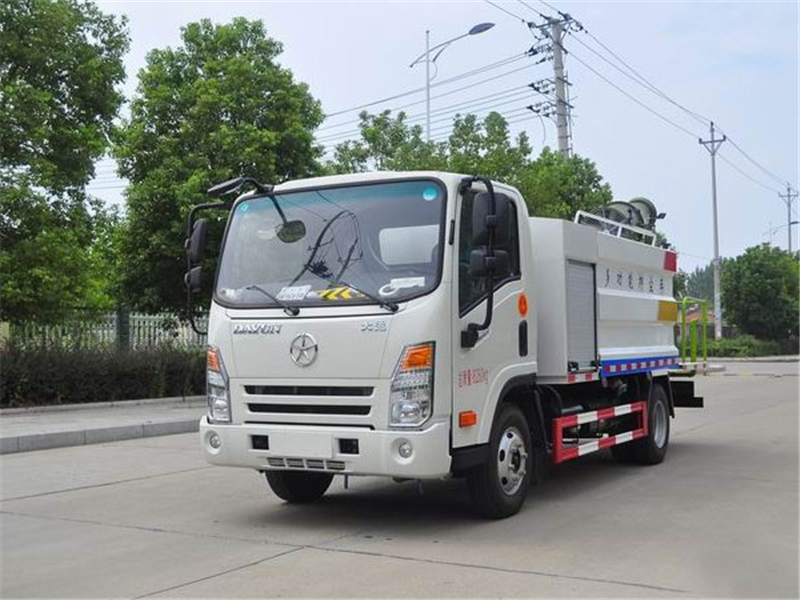

大运5方小型抑尘车全方位图

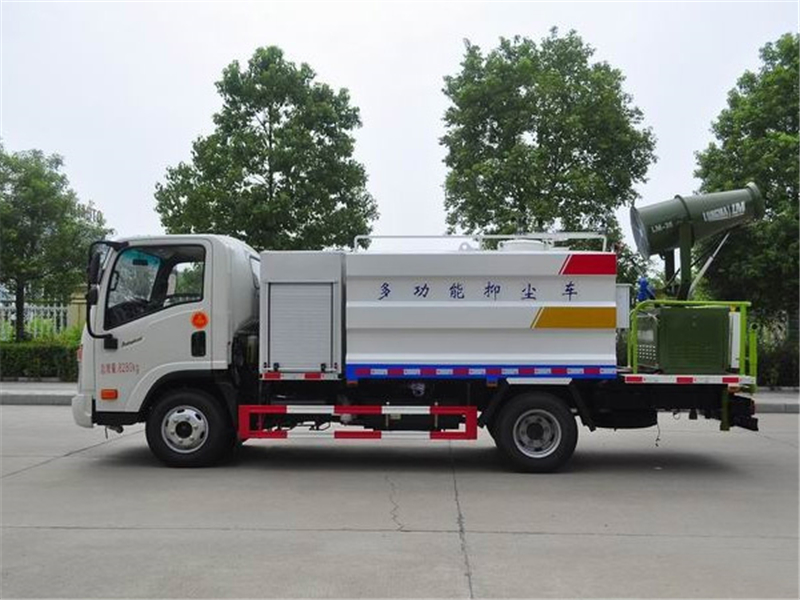

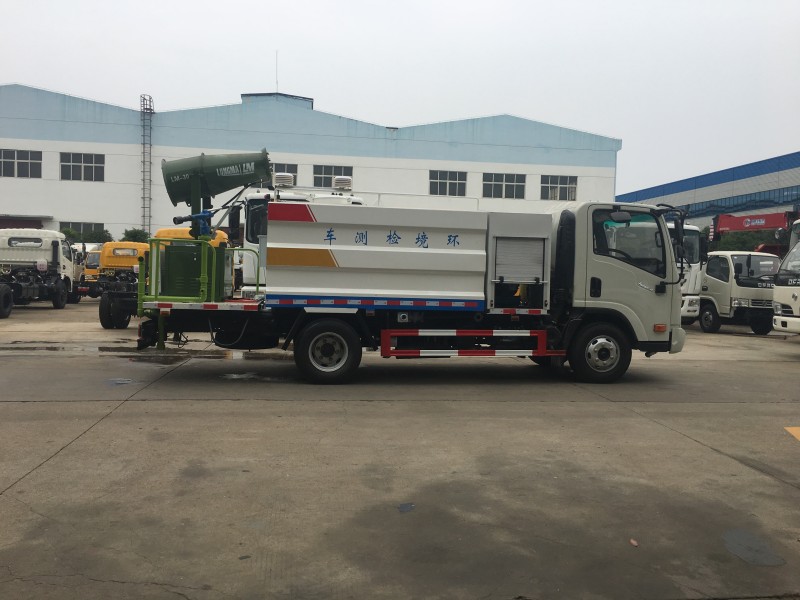

大运5方小型抑尘车正侧面图

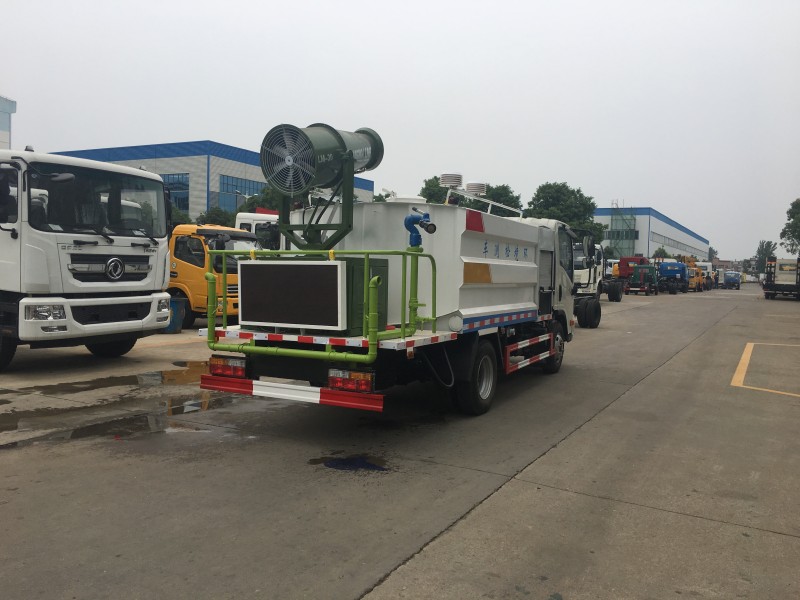

大运5方小型抑尘车侧尾部图

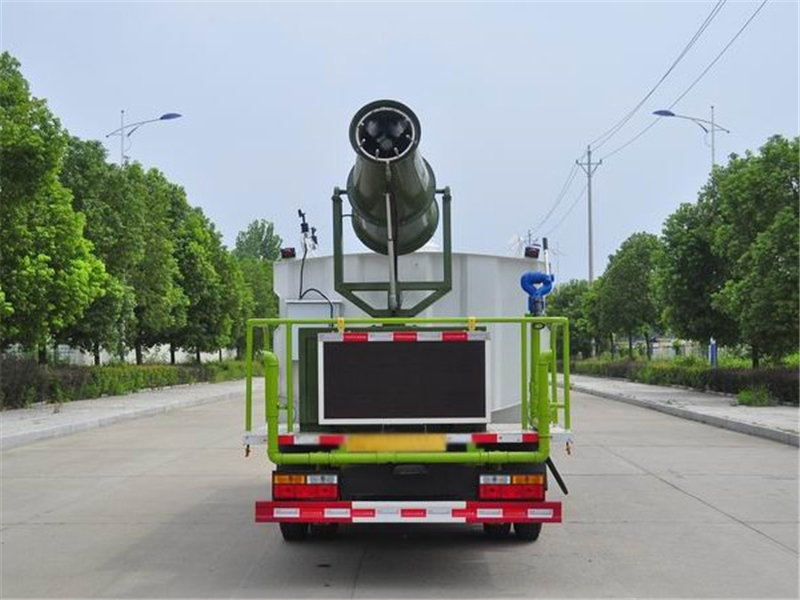

大运5方小型抑尘车正尾部图

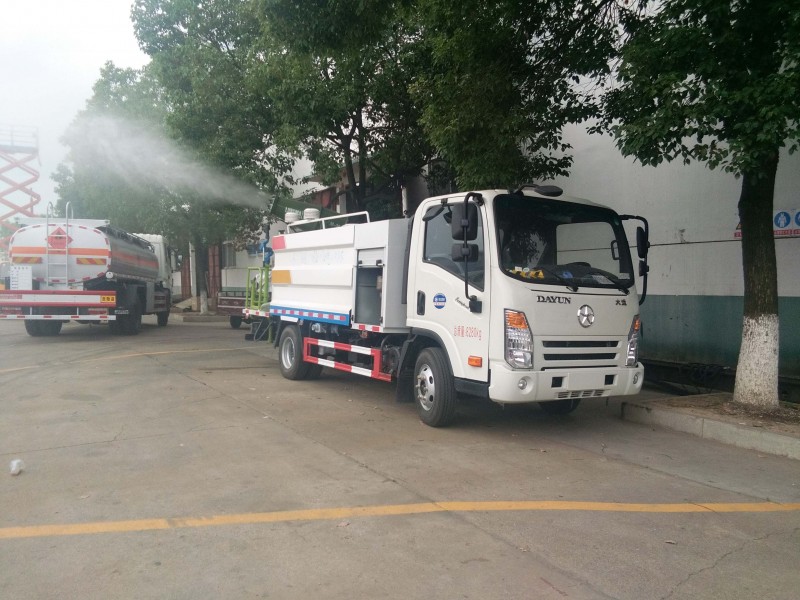

大运5方小型抑尘车工作细节图

选装配置：

1、前冲功能可选装电磁阀控制

2、气动控制开关控制前冲后洒

3、PLC集中控制前冲后洒式

4、电动高炮、集中控制盒

5、不锈钢球阀

6、空调

7、车辆颜色

8、30-120米雾炮

9、电机7.5千瓦--3500千瓦

湖北江南大运多功能5方环境检测抑尘车细节优势：

1.发电机组大，装在驾驶室后面。

2.静音罩，保护发电机组，防水、防灰、减噪音。

3.罐体采用有限元分析方法优化设计，充分利用车载空间，水罐容积大，并通过了严格的可靠性试验，罐体内部做防腐防锈处理，更加经久耐用。

4.后方平台，平台加大加宽，底部碳钢板加密。

5.雾炮电控箱线路，专业电工组装，更安全，安全系数比较高，不易漏电、短路，不比小厂，喷雾机设有紧急停止按钮，操作安全可靠。

6.炮筒都是采用高配装置，减少噪音，不扰民。

7.雾炮具有自主专利，结构紧凑，射程远，雾粒细小，覆盖面积大，可手动或遥控操纵。

8.完全的低排放：由于无副发动机，因此减少排放，完全满足现行国Ⅴ标准。

9.长寿命低维护成本：车辆结构设计合理，维护方便；车辆运行稳定始终处于最佳运行状态，使用寿命更长，维护保养成本低

大运多功能5方环境检测抑尘车洒水系统构造

生产背景

      近年来，多地区响应国家环保政策的严格要求，出台了各种扬尘治理的相关法规。在这种情况下，我公司，在原有洒水车的设计基础上，设计开发了具有高效抑尘效果的多功能大运雾炮车，该车型具有高效，多能，低耗三大特点与一身。

结构设计

     大运多功能5方环境检测抑尘车上装分为雾炮、机组、水罐罐体三大部分，依靠环保雾炮上高速运转的风机风送原理，把罐体内的水经雾化风送到30--120米远的射程，雾炮车喷射的水雾颗粒极为细小，达到微米级，在雾霾天气可以进行液雾降尘、分解淡化空气中的颗粒浓度、能有效分解空气中的污染颗粒物、尘埃等，将漂浮在空气中的污染颗粒物迅速逼降地面，达到清洁净化空气的效果。

工作性能

     该车负载的大型大运雾炮可喷射120米远、70米高的水雾，相比普通洒水车，同样10吨水，普通洒水车只能喷洒10分钟，而新型雾炮车可以喷洒1个小时，覆盖面积超过3万平方米，大大提高了水资源利用率。

工艺特点

1.     大运多功能5方环境检测抑尘车功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。

2.     大运抑尘车工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达95%。

3.     大运雾炮车二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分。当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。

4.     5方抑尘车配套动力灵活，既可用三相380V的市电，也可配套柴油发电机组供电。

产品配置说明：
